Что такое контроллер двигателя BLDC и как он работает?

Введение: Почему контроллер является “мозгом” каждого электропривода

В основе каждого электрического двухколесного транспортного средства лежит не только двигатель, но и контроллер - интеллектуальный блок, определяющий эффективность, плавность и безопасность работы двигателя. В случае с BLDC (бесщеточные двигатели постоянного тока), Контроллер играет еще более важную роль, поскольку, в отличие от щеточных двигателей, двигатели BLDC не имеют механических коммутаторов.

Вместо этого контроллер электронным способом переключает обмотки двигателя в нужное время, преобразуя энергию аккумулятора постоянного тока в точное вращательное движение. Выбор правильного контроллера для электровелосипеда, скутера или мотоцикла может сделать разницу между плавным ускорением и рывками или неэффективной работой.

Ассортимент JRAHK Синусоидальные контроллеры ВОК, Двухрежимные контроллеры квадратных волн, и Интегрированные комплекты дисплеев разработаны для решения различных задач, сочетая в себе надежную выходную мощность и интеллектуальные алгоритмы управления.

Понимание основ контроллера двигателя BLDC

A Контроллер бесщеточного двигателя постоянного тока регулирует поступление энергии от аккумулятора в двигатель. Он регулирует напряжение, текущий, и синхронизация на основе положения ротора для создания плавного вращения и требуемого крутящего момента.

Проще говоря, он выполняет три ключевые задачи:

1. Контроль коммутации - Он электронно переключает ток между фазами двигателя для обеспечения непрерывного вращения.
2. Регулирование скорости и крутящего момента - Он регулирует скорость и силу вращения двигателя, изменяя ток и напряжение.
3. Защита и связь - Он защищает от перегрузки по току, перегрева или низкого напряжения, одновременно обмениваясь данными с дисплеем или блоком управления автомобиля.

Без контроллера BLDC-двигатель не сможет работать должным образом, потому что ему нужны эти точно рассчитанные по времени электрические сигналы, чтобы продолжать вращаться.

Основные компоненты контроллера BLDC

Типичный контроллер JRAHK BLDC включает в себя:

• Каскад питания MOSFET: Основные токопереключающие элементы. Например, наш От 9 до 24 трубок Контроллеры используют несколько параллельных MOSFET для обработки различных уровней тока (от 18A до 80A).
• Микроконтроллер (MCU): Логический мозг, который управляет последовательностью переключений, считывает данные с входов датчиков и применяет алгоритмы управления, такие как FOC (Field-Oriented Control).
• ИС драйверов: Они усиливают сигналы MCU для точного управления МОП-транзисторами.
• Датчики тока и напряжения: Для обратной связи в замкнутом контуре для поддержания стабильности и защиты системы.
• Интерфейс связи: Многие из наших наборов поддерживают UART Протокол, позволяющий легко обмениваться данными с внешними дисплеями.
• Схемы защиты: Защита от перенапряжения, обратной полярности или короткого замыкания.

Типы управления: Квадратная волна против синусоиды против ВОЛС

Различные методы управления обеспечивают разные впечатления от катания. JRAHK предоставляет оба варианта квадратная волна и синусоидальная ВОЛНА опции для удовлетворения различных потребностей пользователей.

1 Квадратно-волновое управление

• Генерирует трапецеидальную форму тока.
• Проще и дешевле в реализации.
• Обеспечивает высокий крутящий момент, но отличается повышенным шумом и меньшей плавностью хода.
• Идеально подходит для базовых скутеров и электронных велосипедов начального уровня.

Пример: Комплекты контроллеров JRAHK с квадратными волнами (модели с 6-15 трубками, 250 Вт - 2000 Вт).

Эти устройства обеспечивают надежное питание для небольших и средних систем электронных велосипедов, оснащены интерфейсом UART и опциональной интеграцией дисплея.

2 Синусоидальное управление

• Вырабатывает синусоидальную форму тока, соответствующую углу поворота двигателя.
• Более плавная и тихая работа с высоким КПД.
• Уменьшает вибрацию и механический износ.

Пример: Комплекты контроллеров Sine BLDC (9-трубные, 15-трубные, 400Вт-2000Вт),

разработан для мотоциклистов, требующих отточенной производительности и минимального шума.

3 Полево-ориентированное управление (FOC)

• Наиболее продвинутый алгоритм, используемый в высокопроизводительных системах.
• Он преобразует фазные токи двигателя во вращающуюся систему отсчета (ось d-q) и независимо управляет моментом и потоком.
• Это обеспечивает точную передачу крутящего момента, повышенную энергоэффективность и оптимальную работу в разных режимах нагрузки.

Пример: Трехрежимные синусоидальные контроллеры ВОК серии Gold от JRAHK (модели от 6 до 24 трубок, мощностью до 5000 Вт).

В этих контроллерах реализованы синусоидальный привод, алгоритм FOC и двухрежимная работа, что позволяет гибко использовать их как с двигателями с датчиками Холла, так и с двигателями без датчиков.

Датчик Холла против бездатчикового управления

Контроллер BLDC определяет положение ротора, чтобы правильно выбрать время коммутации. Это может быть сделано двумя способами:

• С датчиками Холла: Двигатель подает сигналы о положении через встроенные в него датчики. Контроллер считывает их для синхронизации переключения.
  • Преимущества: Плавный старт, лучшая управляемость на низких оборотах.
  • Недостатки: Немного выше стоимость и больше проводов.
• Бессенсорный (обнаружение обратного ЭМП): Контроллер оценивает положение ротора на основе обратной связи по напряжению, генерируемому самим двигателем.
  • Преимущества: Простая проводка, повышенная надежность в жестких условиях эксплуатации.
  • Недостатки: Небольшая задержка при запуске и меньшая точность на низких оборотах.

Большинство контроллеров JRAHK поддерживают двухрежимный Работает автоматически, определяя, подключен ли датчик Холла, что обеспечивает совместимость с широким спектром двигателей.

Понимание технических характеристик контроллера

При выборе контроллера вы увидите такие параметры, как Напряжение, Текущий, Мощность, и MOS Tube Count. Вот что они означают:

Например:

• A 6-трубный контроллер 36 В (18 A, 250-400 Вт) подходит для стандартного пригородного электронного велосипеда.
• A 15-трубный контроллер на 60 В (40 A, 2000 Вт) подходит для тяжелых грузовых или развозных скутеров.
• A 24-трубный контроллер 84 В (до 5000 Вт) идеально подходит для высокопроизводительных мотоциклов.

Трехрежимная серия Gold: Интеллектуальная гибкость в одном контроллере

JRAHK's Трехрежимные синусоидальные контроллеры ВОК серии Gold представляют собой конструкцию нового поколения для высокоэффективных электроприводов.

Каждая модель сочетает в себе три режима работы в одном корпусе:

1. Режим синусоидальной волны FOC: Плавная, эффективная и тихая работа.
2. Режим квадратных волн: Простой и мощный для запуска с большим крутящим моментом.
3. Режим самообучения: Автоматически настраивает параметры в соответствии с различными характеристиками двигателя.

Модели варьируются от 6-трубный (250 Вт) на 24 трубки (5000 Вт), и напряжением до 84 V, Эта серия представляет собой масштабируемое решение для любых задач - от компактных велосипедов до электрических мотоциклов.

Их корпуса из позолоченного анодированного алюминия одновременно Легкий и жаропрочный, обеспечивая стабильную работу в условиях длительной высокой нагрузки.

Двухрежимные синие контроллеры квадратных волн: Долговечные и адаптируемые

Для клиентов, которым требуется баланс между простотой и мощностью, JRAHK's Серия двухрежимных синих квадратных волн обеспечивает надежную работу с совместимость с двойным управлением.

Они поддерживают как сенсорные, так и бессенсорные BLDC-двигатели, с током до 60 А и мощностью до 5000 Вт.

Например, 24-трубный вариант обеспечивает высокотоковый привод для больших скутеров и мотоциклов, поддерживая высокие показатели ускорения и крутящего момента, оставаясь при этом экономичным.

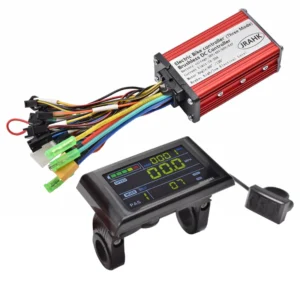

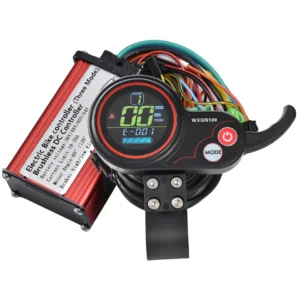

Комплекты контроллеров со встроенными дисплеями

JRAHK также предоставляет полный комплекты контроллер + дисплей, Это упрощает установку и настройку.

• Комплект контроллера Square-Wave: 6-15 Варианты исполнения трубки, связь по UART.
• Комплект контроллера Sine-Wave: 9- и 15-трубные версии для более высокой степени изысканности.

На дисплеях в режиме реального времени отображаются такие данные, как скорость, уровень заряда аккумулятора, режим помощи и коды неисправностей, что необходимо для точной диагностики и улучшения качества езды.

Эти комплекты идеально подходят для OEM-проектов или модернизации послепродажного оборудования, где ключевым моментом является установка "plug-and-play".

Особенности защиты и безопасности

Современные контроллеры BLDC включают в себя несколько уровней безопасности для обеспечения надежной работы:

• Защита от перенапряжения и пониженного напряжения
• Ограничение перегрузки по току и защита от короткого замыкания
• Контроль перегрева
• Обнаружение потери фазы
• Защита от обратной полярности

Эти функции защищают как контроллер, так и двигатель, продлевая срок службы системы и предотвращая дорогостоящие повреждения.

Типовые применения

Контроллеры BLDC широко используются в:

• Электровелосипеды и грузовые велосипеды - Плавное и эффективное управление двигателем для поездок на работу и логистики.
• Электрические скутеры и мотоциклы - Ускорение с высоким крутящим моментом и рекуперативное торможение.
• Промышленное оборудование - Конвейерные системы, AGV, роботизированные руки.
• Автопарки совместного пользования - Надежные долговечные блоки управления с интеллектуальными возможностями подключения.

Контроллеры JRAHK специально разработаны для персональная мобильность, совместный транспорт, и промышленный привод обеспечивая долговечность и точность при любых условиях эксплуатации.

Реферат: Почему стоит выбрать контроллеры JRAHK BLDC

Нужен ли вам компактный контроллер для городского электровелосипеда или надежная система для тяжелого электромотоцикла, JRAHK предлагает комплексное решение, в котором сбалансированы производительность, надежность и экономичность.

Conclusion

A Контроллер двигателя BLDC это не просто преобразователь энергии - это интеллектуальное звено, соединяющее ваш аккумулятор, мотор и впечатления от езды.

Благодаря десятилетиям исследований и разработок и высокоточному производству, JRAHK Компания поставляет высококачественные контроллеры, обеспечивающие стабильную, эффективную и интеллектуальную работу двигателей в различных областях применения.

От плавности синусоидальных волн до ускорения квадратных волн с высоким крутящим моментом, от городских электронных велосипедов на 36 В до мощных мотоциклов на 84 В - линейка BLDC-контроллеров JRAHK создана для того, чтобы двигать мир вперед с помощью мощности и контроля.
